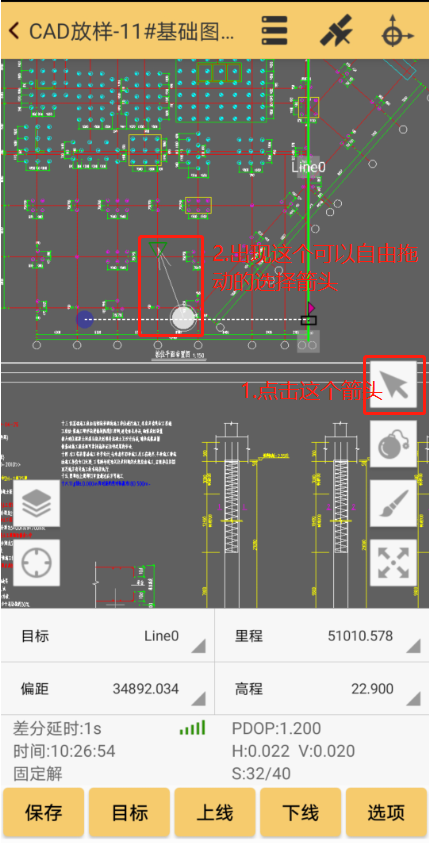

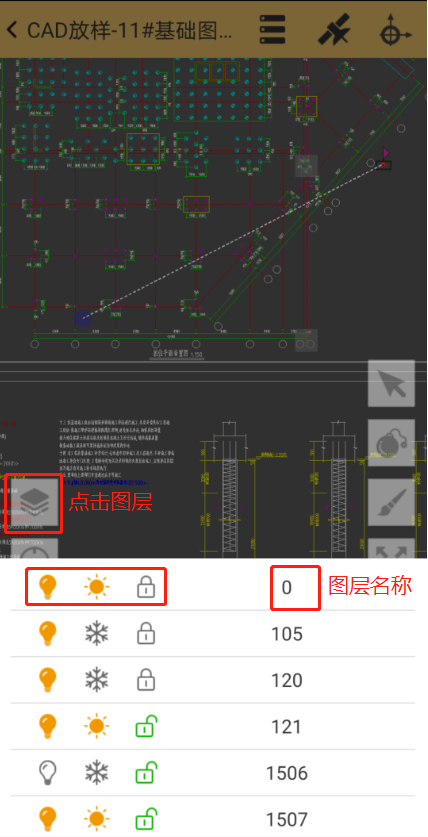

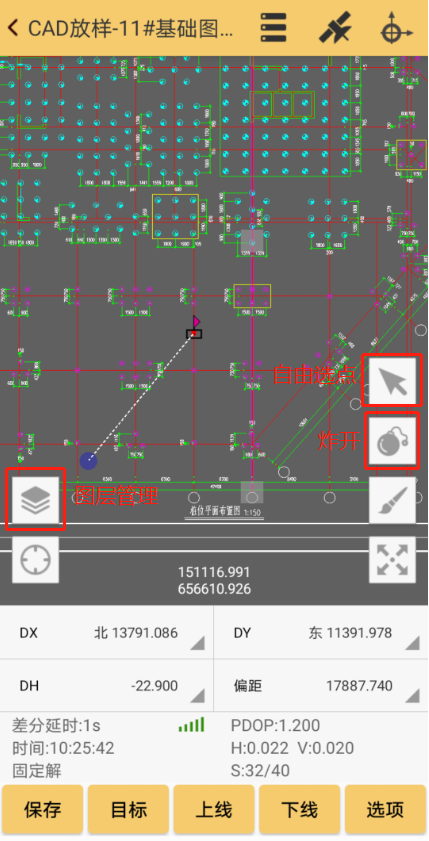

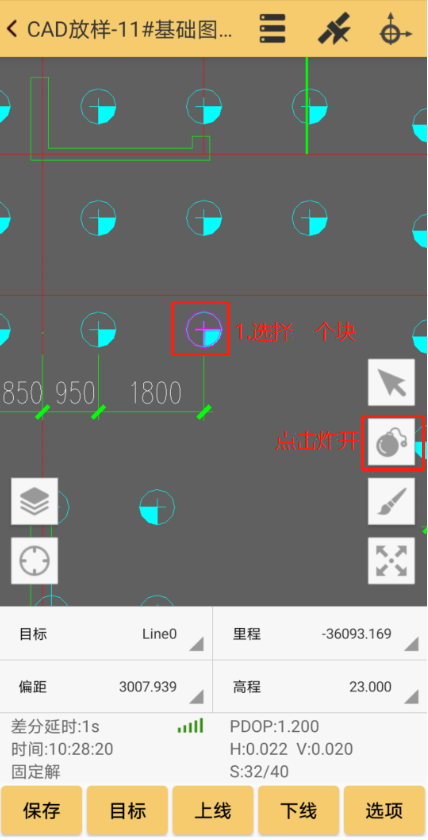

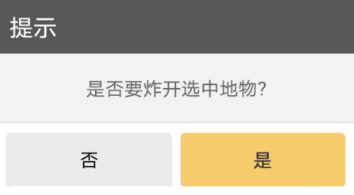

【攻略】工程之星CAD放樣新增功能來啦，附上使用指南！    CAD里面有塊的概念，塊進行打散或者解除的操作就是炸開，如圖2所示：地物炸開之后，就可以進行自由選點了。   黃色燈泡是顯示圖層。 灰白色燈泡是關閉圖層。  被鎖定的圖層可見可定位到該層的實體，但是不能對這些實體進行編輯修改。相當于鎖定了編輯功能。鎖定圖層常用于把不需要修改的圖層進行鎖定，以防誤操作錯誤改動。  與鎖定圖層最明顯不同的是，凍結圖層是不可見的，而且在選擇時無法選中凍結圖層中的所有實體。另外，凍結圖層后不能在該層繪制新的圖形對象。 |
