CAD緩和曲線插件教程

1、加載緩和曲線插件。加載插件的方法不再敘述，需要插件的在本經驗后留言。

2、打開cad，有如圖所示的兩條直線，需通過曲線及緩和曲線連接。

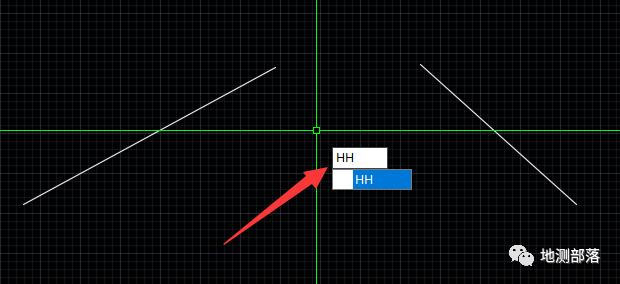

3、輸入緩和曲線命令“hh”，回車。

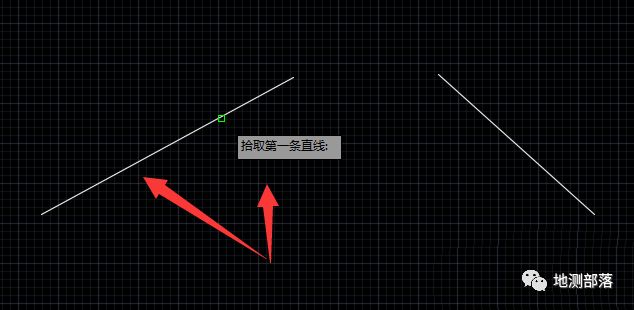

4、指定第一條直線。

5、指定第二條直線。

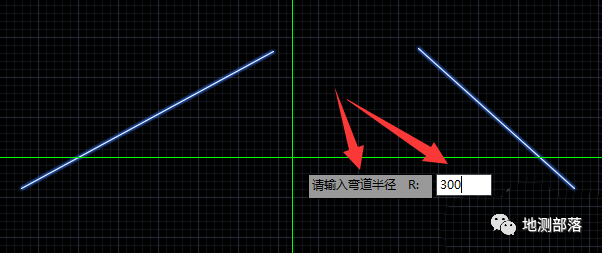

6、輸入曲線半徑，回車。

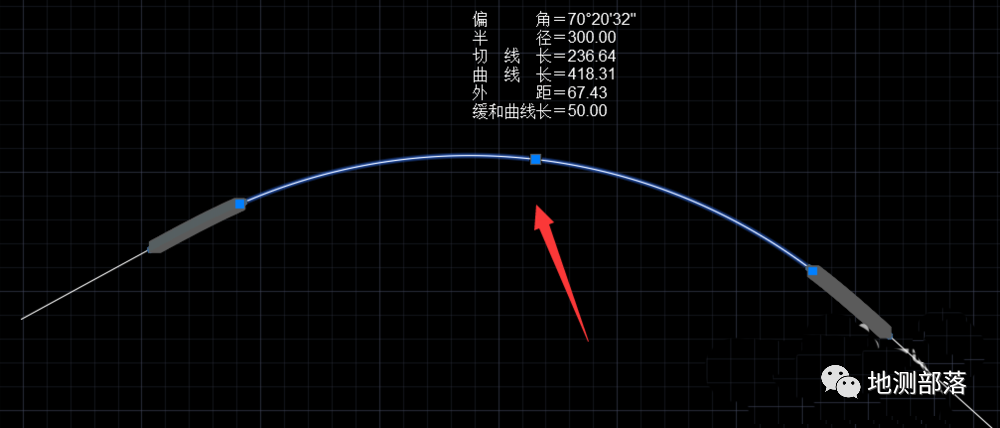

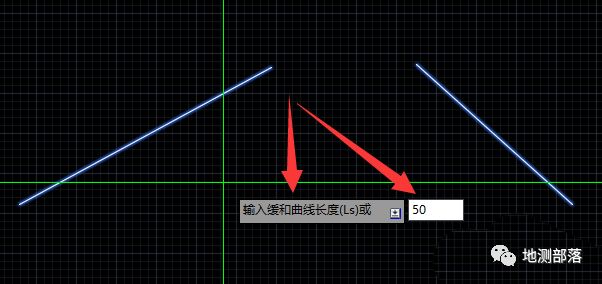

7、輸入緩和曲線長度，回車，然后稍等片刻，待其自動生成曲線。

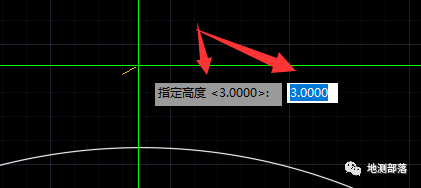

8、曲線生成完成后，指定曲線要素標注文字的位置，指定標注字體大小。

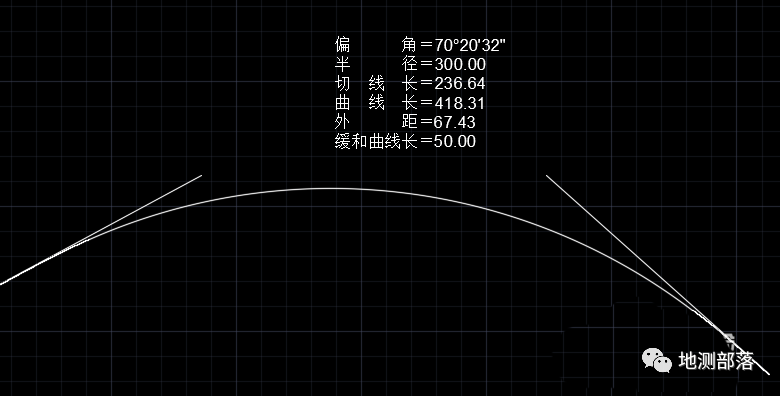

9、完成，結果如下。
