CAD坐標提取的幾種技巧操作:打開CASS,在命令行輸入open,選擇需要提取坐標的dwg文件。

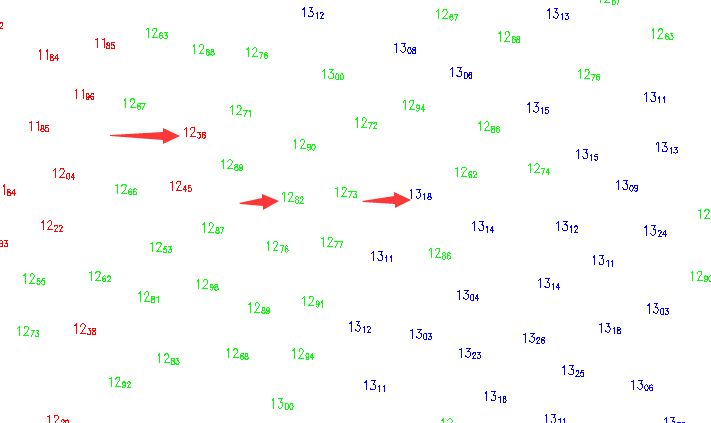

dwg圖中高程點數據截圖 操作:在命令行輸入Dataextraction,回車。出現下圖所示的向?qū)?,按下圖幾個步驟操作。最終得到*dxe和*.xls文件。
數據提取第一步

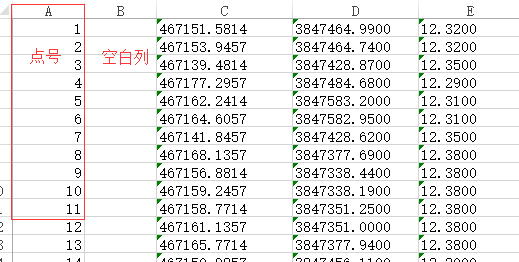

數據提取第八步 打開提取生成的*.xls,可以看到下圖所示的坐標信息。接下來就是將這些坐標信息,編輯生成CASS的坐標文件(*.dat) 提取文件截圖 操作:(1)選擇提取文件中的三列數據,復制至新建表格中,增加點號列和空白列,整理成下圖所示格式。

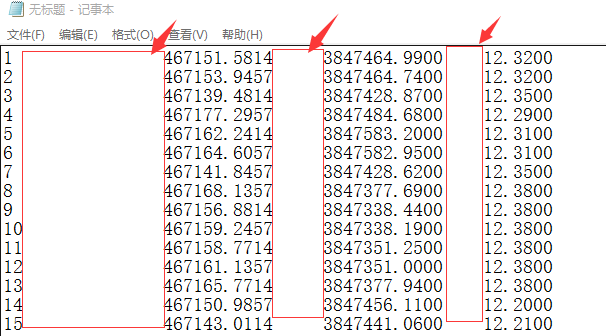

(2)選擇上圖的所有數據,復制至新建記事本中。將下圖箭頭所示的空格替換成逗號(英文半角)。
替換前的文件截圖
替換后的文件截圖 PS:新建記事本,單擊右鍵選擇新建-記事本
(3)保存記事本文件,并重命名將文件后綴改成“dat”
